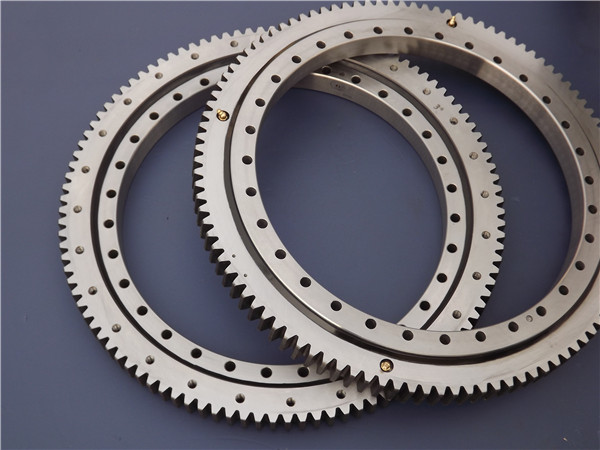

軸承是機械行業(yè)中使用非常廣泛零件，說到軸承，就不得不提轉盤軸承，它是一種能夠同時承受較大的軸向負荷、徑向負荷和傾覆力矩等綜合載荷，集支承、旋轉、傳動、固定等多種功能于一身的特殊結構的大型軸承。以下是轉盤軸承結構圖解，供大家閱讀參考。
  

  一、轉盤軸承結構圖

  

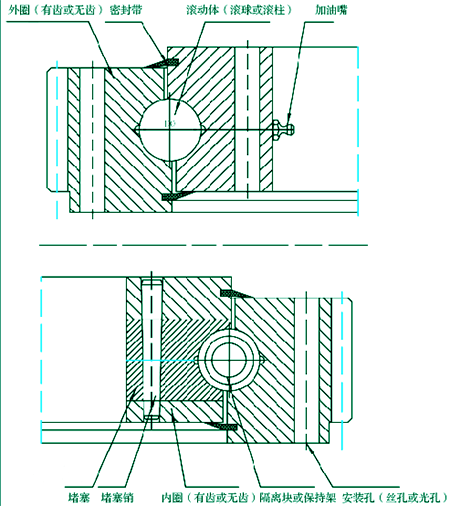

  轉盤軸承通常由內圈、外圈、滾動體、隔離塊等四大部件構成。由于核心部件采用回轉支承，因此可以同時承受軸向力、徑向力。 其形式很多，但結構組成基本大同小異。如下圖所示：

  由左及右分別是（上部分）: 1、外圈（有齒或無齒）2、密封帶 3、滾動體（滾球或滾柱） 4.加油嘴。
  
  由左及右分別是（下部分）: 1、塞子 2、錐銷 3、內圈（有齒或無齒） 4、隔離塊或保持架 5、安裝孔（絲孔或光孔）。
  

  二、不同結構的轉盤軸承

  
  轉盤軸承根據(jù)不同的結構形式可以分為四點接觸球轉盤軸承、雙排異徑球轉盤軸承、交叉圓柱滾子轉盤軸承和三排圓柱滾子組合轉盤軸承等不同的結構形式；上述各類軸承按其是否帶齒、帶齒的分布部位又分為無齒式、外齒式和內齒式等不同結構。

  轉盤軸承根據(jù)不同的結構特點可分別滿足各種不同負荷條件下工作主機的需求。其中，四點接觸球轉盤軸承具有較高的動負荷能力，交叉滾子轉盤軸承具有較高的靜負荷能力，三排圓柱滾子組合轉盤軸承由于把承載能力的提高引向軸承的高度方向，各種載荷又分別由不同滾道和滾子組承受，所以在同等受力條件下，其軸承的直徑可大大縮小，因而具有使主機更為緊湊的特點，是一種高承載能力的轉盤軸承。
  
  一般情況下，轉盤軸承自身帶有安裝孔、潤滑油孔和密封裝置，可以滿足各種不同工況條件下工作的各類主機的不同需求；另一方面，轉盤軸承本身具有結構緊湊、引導旋轉方便、安裝簡便和維護容易等特點，被廣泛用于起重運輸機械、冶金機械、采掘機械、建筑工程機械、港口機械和自動化裝配線等中大型回轉裝置上。
