交叉圓柱滾子軸承的結構特點介紹
當前位置: 首頁 -新聞資訊 -交叉圓柱滾子軸承的結構特點介紹

交叉圓柱滾子軸承的結構特點介紹

時間:2021-09-17 07:08:31 來源:洛陽久良軸承有限公司

  交叉圓柱滾子軸承是交叉滾子軸承常見的一種,由于自身的特殊性和擁有其它軸承所不可比擬的優越性而被廣泛的應用到很多行業的機械設備中,如用于機床用精密旋轉分度臺、立式和臥式鏜床、立式磨床 、大型滾齒機、雷達回轉臺、光學望遠鏡、轉向樞軸和連鑄機、高度受限的樞軸顯微鏡臺、回轉裝配夾具、工業機器人、精密旋轉工作臺、醫療器械、計量器具、IC制造裝置等。今天小編將通過交叉圓柱滾子軸承的結構特點介紹,讓大家更容易的了解認識它。


  一、交叉圓柱滾子軸承的結構


  交叉圓柱滾子軸承的結構分為外圈分割內圈整體、外圈整體內圈分割和外圈內圈均為整體三種形式,滾動體為圓柱滾子,互成90°垂直排列在V型滾道中,滾子之間由隔離塊隔開。這種結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各個方向的載荷。


  二、交叉圓柱滾子軸承的特點



  1、操作安裝簡化


  標準型交叉滾子軸承被分割成2部分的外環或者內環,在裝入滾子和保持器后,被固定在一起,安裝時可以通過微調連接螺栓和固定法蘭來達到理想的負載狀態,所以安裝時操作非常簡單。


  2、大幅節省安裝空間


  交叉滾子軸承的內外環尺寸被zui小限度的小型化,特別是超薄結構是接近極限的小型尺寸,并且具有高剛性,所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

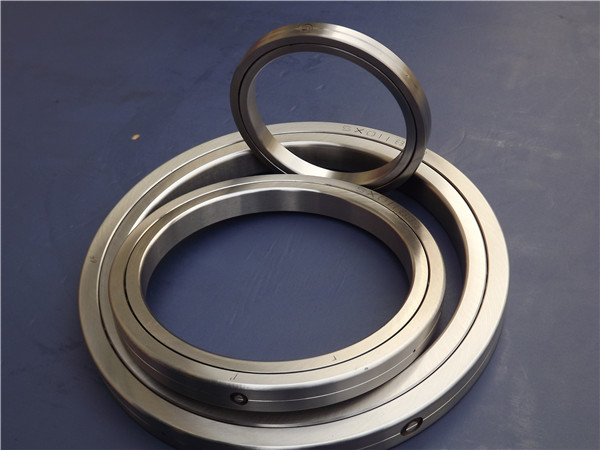

交叉圓柱滾子軸承


  3、交叉圓柱滾子軸承具有出色的旋轉精度


  非標準交叉滾子軸承同時因?yàn)閮?nèi)外環是分割的結構,間隙可以調整,即使被施加預壓,也能獲得高精度的旋轉運動。

  交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列,滾子之間裝有間隔保持器或者隔離塊,可以防止?jié)L子的傾斜貨滾子之間相互磨察,有效防止了旋轉扭矩的增加。另外,不會發生滾子的一方接觸現象或者鎖死現象。同時因?yàn)闃?biāo)準型交叉滾子軸承內外環是分割的結構,間隙可以調整,即使被施加預壓力,也能獲得高精度的旋轉運動。


  4、承受較大的軸向和徑向負荷


  因?yàn)闈L子在呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列,這種設計使交叉滾子軸承就可以承受較大的徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。


  5、衍生的種類和結構比較多


  在基本型交叉滾子軸承的基礎上,衍生出很多結構差異的交叉滾子軸承,以便于使用于不同要求的場合。從大類上來分,可以分為:基本型交叉滾子軸承、高剛性交叉滾子軸承、超薄型交叉滾子軸承;從外部結構上來分,有內環分割型、外環分割型、內外環一體型;從內部結構來分,又可以分為滿裝滾子型、金屬窗式保持架型、尼龍或者金屬隔離塊型;按照連接方式區分,又有螺栓連接型、鉚釘連接型及彈簧碟片型等等,種類繁多。

  以上就是關于交叉圓柱滾子軸承的結構特點介紹,希望大家看后能有所幫助,洛陽久良軸承是一家專注研發、制造、銷售精密交叉滾子軸承、精密薄壁軸承和精密轉盤軸承的企業。主導產品有交叉圓柱滾子軸承RA、RB、RE、RU、CRB、CRBC、CRBH、SX、XSU系列,精密薄壁軸承KA、KB、KC、KD、KF、KG、JU、JG等系列,精密轉盤軸承MTO、MTE、VU、VSU、VSI、XU、XSU、XSI等系列。歡迎有需求的朋友致電詳細咨詢。
