交叉滾子軸承是現在很多高轉速機械設備中常用的一種軸承,一個很大的特點就是滾子在呈90度的V形溝槽滾動面上通過隔離塊被相互垂直地排列,可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。目前市場上交叉滾子軸承,尺寸大小不一,型號眾多,參數也有所不同。交叉滾子軸承可總結為以下幾大類,接下來小編詳細為您講述交叉滾子軸承尺寸參數表供大家學習了解。

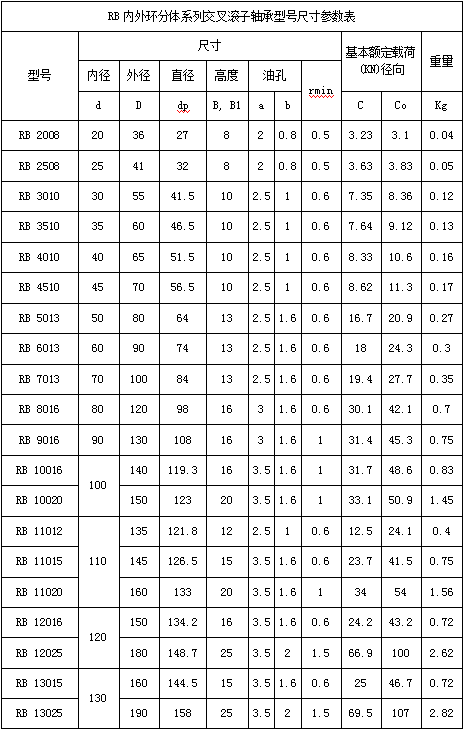

一、RB系列交叉滾子軸承
外環分割型、內環旋轉用。此系列型號為交叉圓柱滾子軸承的基本型,內、外環尺寸被zui小限度地小型化,其構造是外環是分割型,內環是一體設計,適合于要求內環旋轉精度高的部位。

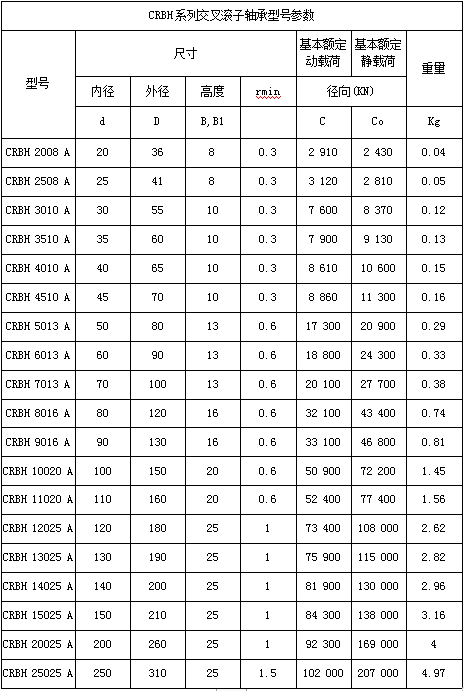

二、CRBH系列交叉滾子軸承
交叉滾子軸承CRBH型(內、外環一體型) 該系列型號內、外環都是一體結構,用于外環和內環旋轉。因此能獲得穩定的旋轉精度和扭矩,別適用于安裝尺寸有限、高精度、同時又要求高剛性的場合。

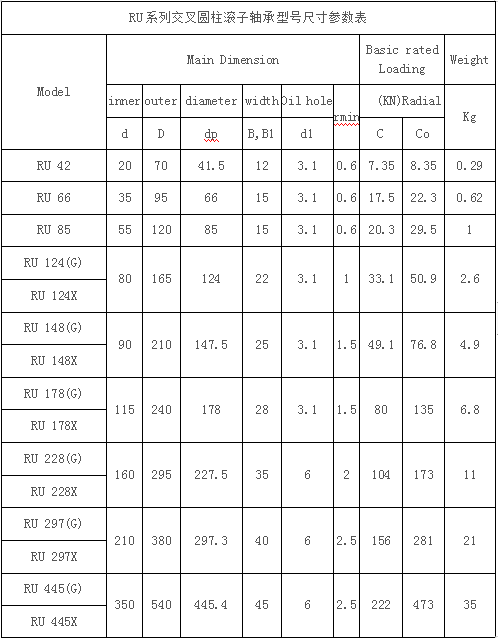

三、RU系列交叉圓柱滾子軸承
RU型(內、外環一體型) 此系列型號由于已進行了安裝孔的加工,就不需要固定法蘭和支撐座。另外,由于采用采用帶座的的一體化內外環結構,安裝對性能幾乎沒有影響,因此能夠獲得穩定的旋轉精度和扭矩。 能用于外環和內環旋轉。
四、SX系列交叉滾子軸承
SX系列交叉滾子軸承(內圈整體、外圈分體型、超?。?。在相同軸頸條件下,SX系列十字滾子軸承的截面尺寸比RB系列小。由于超薄設計,外圈和內圈沒有安裝孔,安裝時需要法蘭和支撐座固定,適合內圈旋轉的應用。

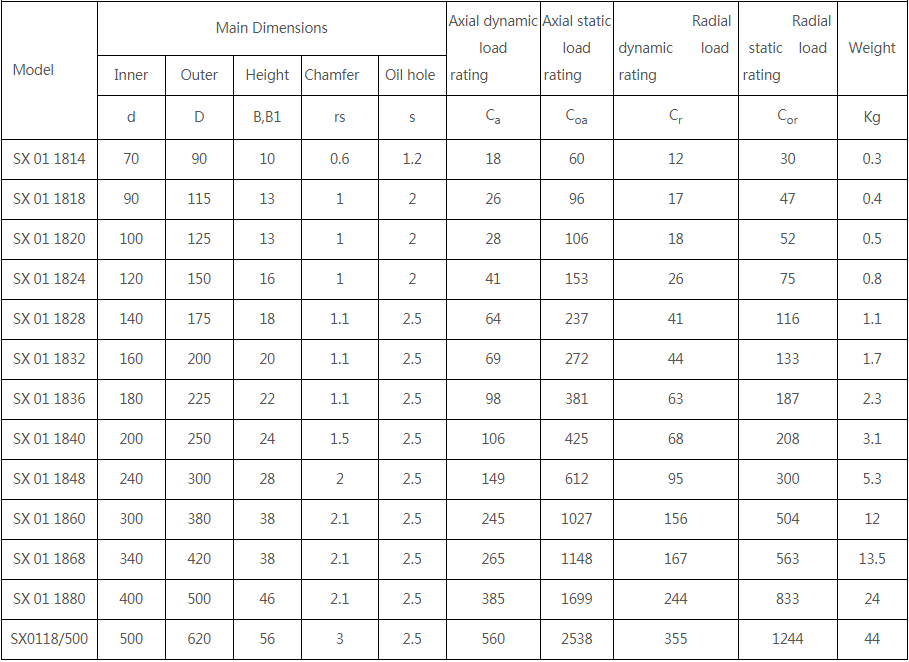

SX系列交叉圓柱滾子軸承型號尺寸參數
五、JSX系列交叉圓柱滾子軸承

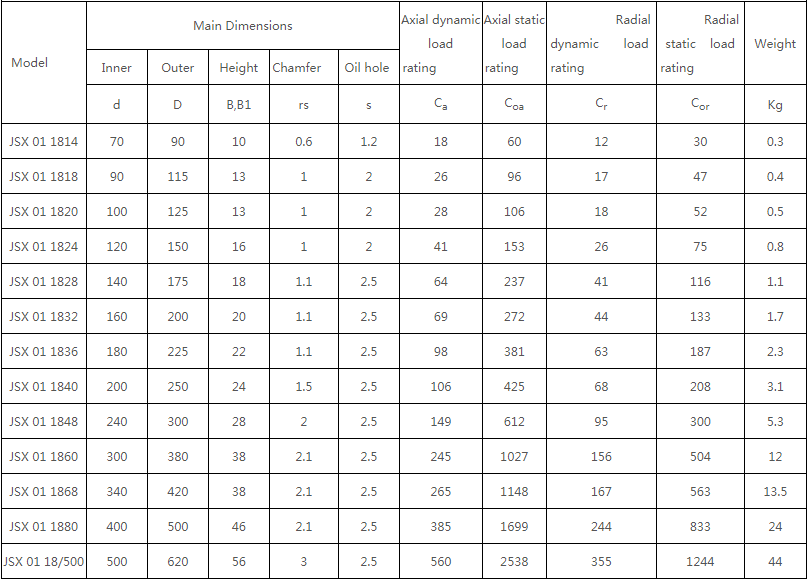

JSX系列交叉圓柱滾子軸承型號尺寸參數
以上是五種類型的交叉滾子軸承尺寸參數表,希望大家看后能有所幫助。洛陽久良軸承是交叉滾子軸承廠家,專注研發、制造、銷售精密交叉滾子軸承、精密薄壁軸承和精密轉盤軸承的企業。主導產品有交叉圓柱滾子軸承RA、RB、RE、RU、CRB、CRBC、CRBH、SX、XSU系列,精密薄壁軸承KA、KB、KC、KD、KF、KG、JU、JG等系列,精密轉盤軸承MTO、MTE、VU、VSU、VSI、XU、XSU、XSI等系列,主要適用于醫療器械,工業機器人,減速機,精密儀器,紡織設備,機床主軸等領域,產品精度等級為:P0/P6/P5/P4/P2級。歡迎有需求的朋友詳細咨詢。
